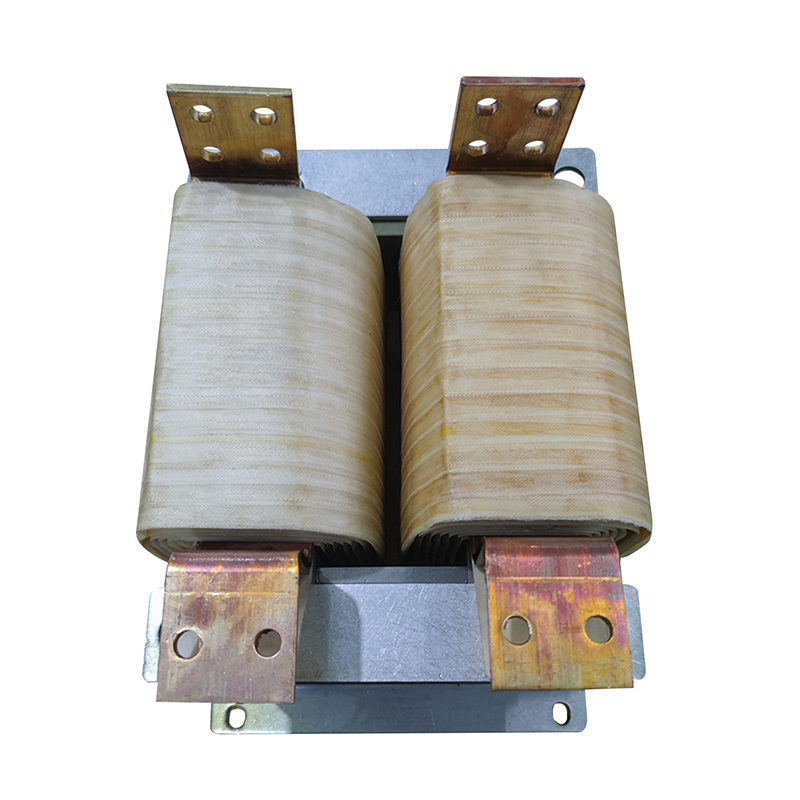

Koperdraad DC-reactor

DC-reactoren, ook wel vlakke golfreactoren genoemd, worden gebruikt aan de DC-zijde van converters, universele omvormers. De reactor heeft een DC waar een AC-component doorheen stroomt. Het belangrijkste doel is om de AC-component die op de DC wordt gesuperponeerd te beperken tot een gespecificeerde waarde, de gelijkrichterstroom continu te houden, de huidige pulsatiewaarde te verminderen, de ingangsvermogensfactor te verbeteren en de door de omzetter gegenereerde harmonischen te remmen.
Functies:
1 De kern is gemaakt van een hoogwaardige, verliesarme, koudgewalste siliciumstaalplaat. De kolom is door meerdere luchtspleten in kleine uniforme segmenten verdeeld. De luchtspleet wordt op afstand gehouden door met epoxy gelamineerde glasdoekplaten en is gecoat met een speciale lijm om ervoor te zorgen dat de reactantie-luchtspleet tijdens bedrijf niet verandert en geruisloos is;
2. De spoel is gewikkeld met geëmailleerde platte koperdraad van F- of H-kwaliteit, die strak en gelijkmatig is aangebracht, zonder isolatielaag aan de buitenkant. De spoel met kleine capaciteit neemt een laagstructuur aan, terwijl de spoel met grote capaciteit een cakestructuur aanneemt, die een beter ventilatie- en warmtedissipatie-effect heeft;
3. De DC-reactorspiraal en -kern worden tot één stuk samengevoegd en doorlopen vervolgens het proces van voordrogen, vacuümimpregneren, verfheetdrogen en uitharden. Door het gebruik van impregneerlak klasse H zijn de spoelen en kernen van Satons reactoren stevig met elkaar verbonden. Dit vermindert het geluid tijdens bedrijf aanzienlijk en heeft een zeer hoge hittebestendigheid, wat ervoor zorgt dat de reactor ook bij hoge temperaturen geruisloos en veilig kan werken;
4. De bevestigingsmiddelen voor de DC-reactorkernkolom zijn gemaakt van niet-magnetische materialen om ervoor te zorgen dat de reactor een lage temperatuurstijging heeft;
5. De blootgestelde delen worden behandeld met een anticorrosiebehandeling; de inloopklemmen zijn gemaakt van vertinde koperen buisklemmen of koperen rijen.
