Eenfasige transformatoren van het R-type

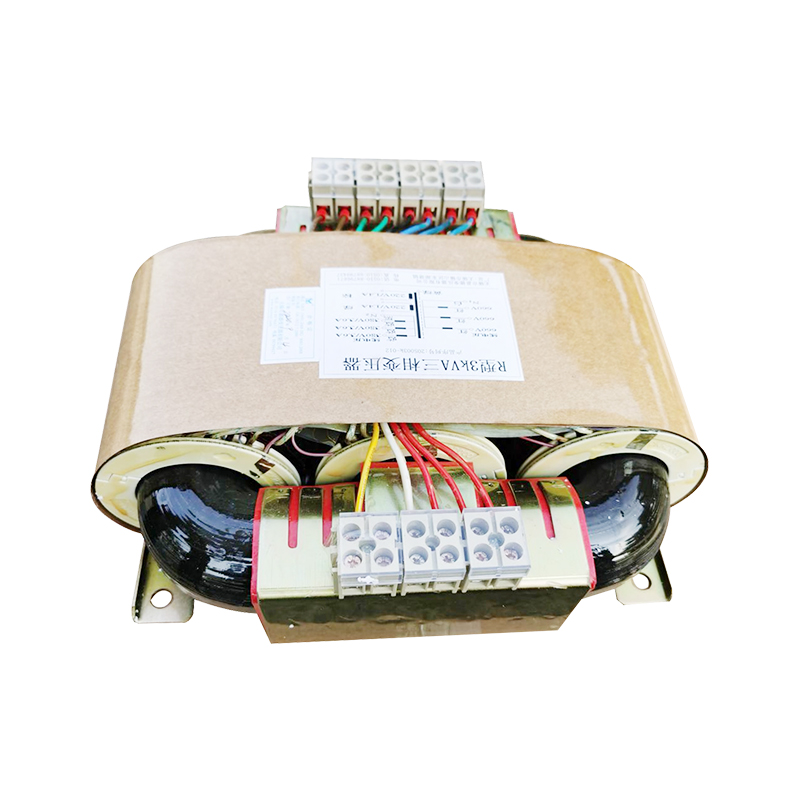

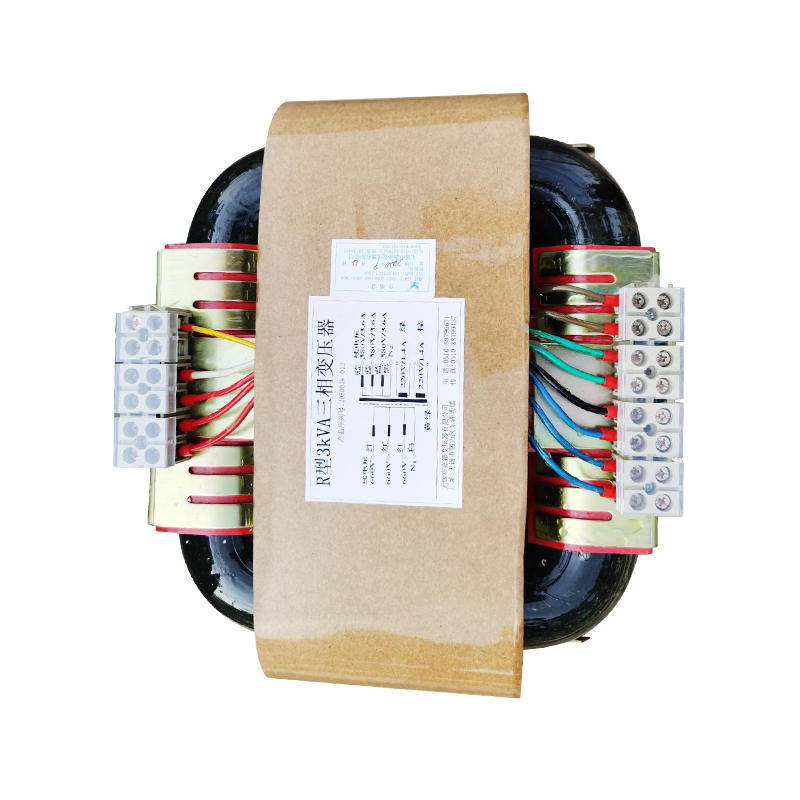

Driefasige R-type transformator: het ijzeren kernsysteem maakt gebruik van een breed scala aan koudgewalste siliciumstalen strips met een goede oriëntatie, gerold in een taille, en de doorsnede is rond, zonder dat er kan worden gewikkeld. Daarom kan de transformator worden vervaardigd zonder ruis, kleine magnetische lekkage, kleine nullaststroom, laag ijzerverlies en hoog rendement. De spoel is cilindrisch en elke cirkel van koperdraadlengte is kort, dus de interne weerstand is klein, laag koperverbruik, lage temperatuurstijging, overbelastingsschommelingen zijn klein, barsten dan ringkerntransformator is beter. Bovendien zijn de primaire en secundaire spoelen afzonderlijk gewikkeld met een skelet van vlamvertragende PBT-technische kunststoffen, wat resulteert in een hoge elektrische weerstand en een goede vlamvertraging.
R-type transformatoren kunnen worden gebruikt als vermogenstransformator of scheidingstransformator voor alle elektrische apparaten.
1. Het wordt gekenmerkt door een hoog rendement, klein formaat en lichtgewicht.
Het materiaal dat wordt gebruikt voor de ijzeren kern van het R-type is een hoogwaardige koudgewalste georiënteerde siliciumstaalplaat. Nadat de kern is opgewonden, wordt deze uitgegloeid om de moleculaire structuur van de siliciumstaalplaat te herschikken.
2. R-type transformator is klein van formaat en licht van gewicht.
De R-type transformator heeft geen snijkernwikkeling en maakt gebruik van georiënteerde hoogwaardige siliciumstaalplaten, dus het volume is klein. Lichtgewicht (30% kleiner, 40% lichter, 40% dunner dan EI-type transformator).
3. R-type transformator hoog rendement.
Door de kern zonder snijden is het ijzerverlies zeer klein. Het maakt gebruik van hoogwaardige materialen en een compacte structuur, de afstand tussen de ijzeren kern en de wikkeling is zeer laag, waardoor het rendement meer dan 90% kan bereiken.
4. R-type transformatorlekmagnetisme is klein.
R-type transformatorkern heeft geen magnetische opening en de wikkeling is gebalanceerd, dus de magnetische lekkage is klein. Zonder enige anti-magnetische lekkagemaatregelen te ontwerpen.
5. R-type transformator zonder ruis en kleine warmteontwikkeling.
Omdat een R-type transformator geen snijdende kernwikkeling heeft, zijn het weerstandsverlies en de warmteproductie zeer laag door gebruik te maken van de oriëntatie van hoogwaardige siliciumstaalplaten met een uniforme cirkelvormige doorsnede en continue wikkeling. En het is niet gesneden, dus de magnetostrictieve spanning wordt gemakkelijk geabsorbeerd en zonder ruis uitgeoefend.
6. De excitatiestroom van de R-type transformator is klein.
Het R-type transformatorontwerp is redelijk, dus het heeft de kenmerken van laag ijzerverlies, lage warmteontwikkeling, lage bekrachtigingsstroom en energiebesparing.
7. R-type transformator heeft een hoge veiligheidscoëfficiënt.
