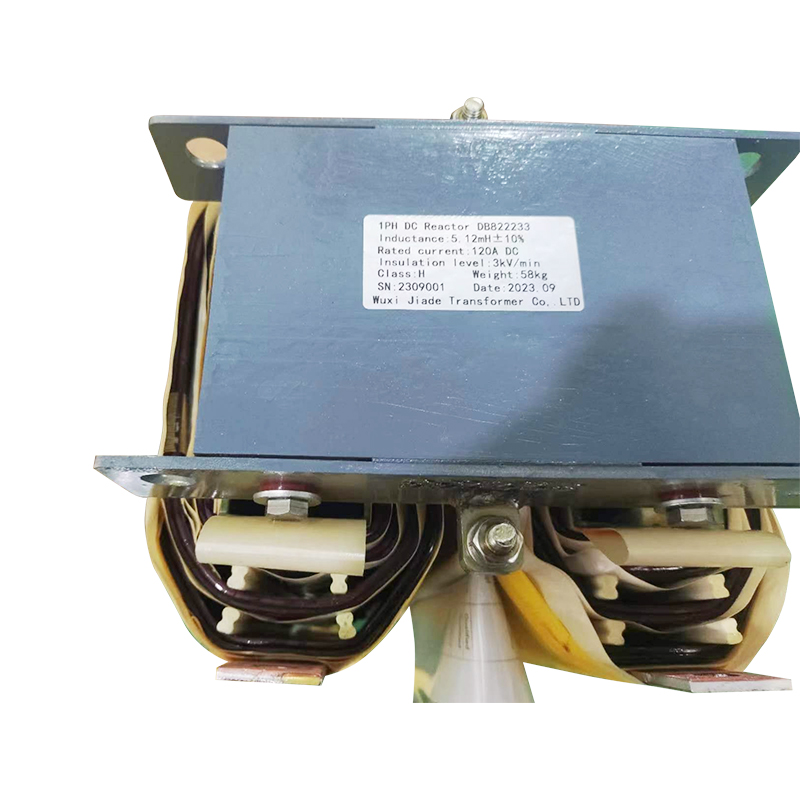

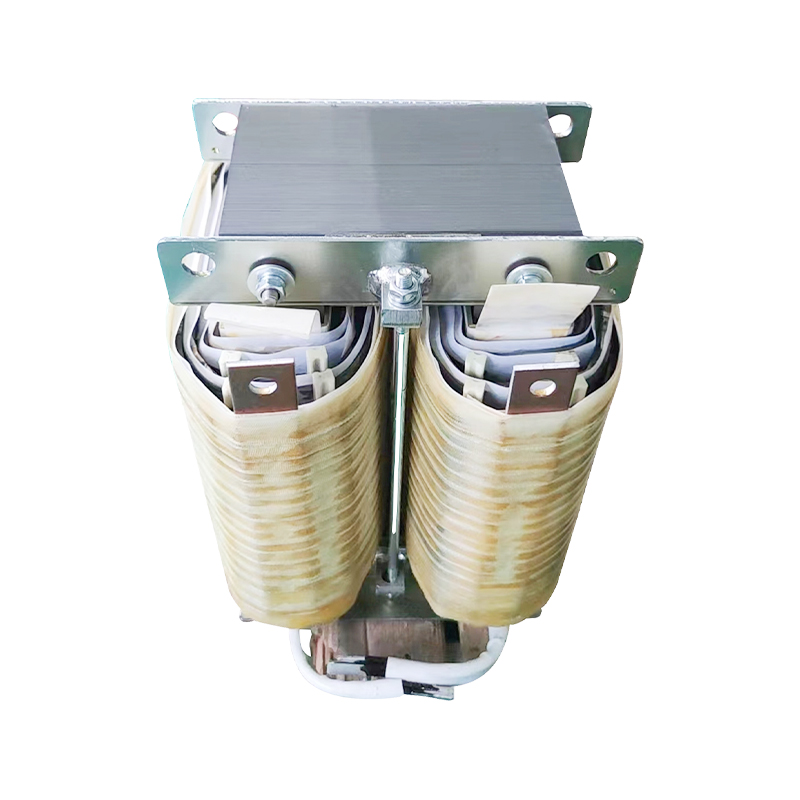

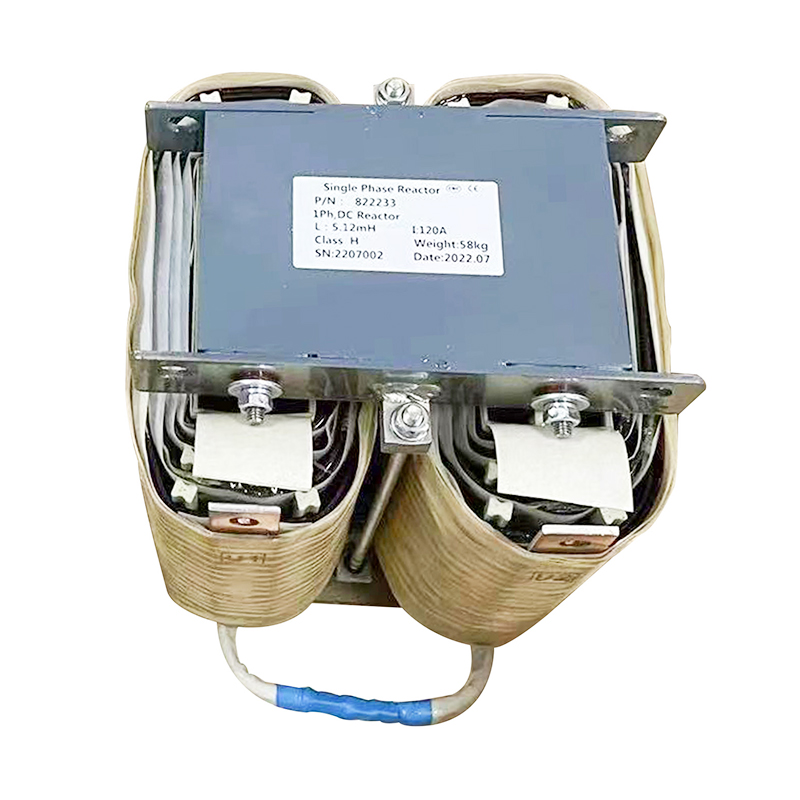

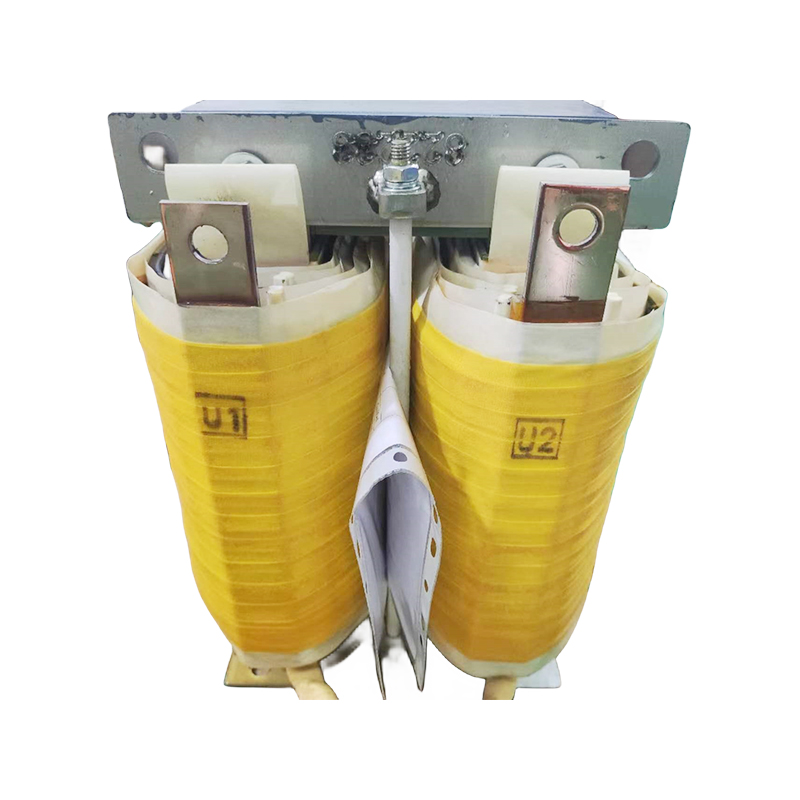

AL-draad DC-reactor

DC-reactoren, ook bekend als vlakke golfreactoren, worden veel gebruikt als sleutelcomponenten aan de DC-kant van converters, vooral op het gebied van universele inverters. De kernfunctie ervan is het verwerken van de AC-component in de DC en het regelen ervan binnen een vooraf ingesteld bereik om de continuïteit en stabiliteit van de gelijkgerichte stroom te behouden, de stroompulsatie te verminderen, de ingangsvermogensfactor te optimaliseren en de door de omzetter gegenereerde harmonischen effectief te onderdrukken.

We benadrukken de volgende punten over de functies ervan:

Het kernontwerp maakt gebruik van hoogwaardige koudgewalste siliciumstaalplaten, een materiaal met lage verlieseigenschappen. De kern is gelijkmatig verdeeld in kleine segmenten door meerdere luchtspleten, die op afstand worden gehouden door met epoxy gelamineerde glasdoekpanelen die zijn gecoat met een speciaal bindmiddel om stabiele en geluidsvrije luchtspleten tijdens bedrijf te garanderen.
Voor het spoelgedeelte gebruiken we voor de wikkeling geëmailleerde koperdraden van klasse F of H, die strak en gelijkmatig zijn aangebracht zonder dat extra isolatie nodig is. Voor spoelen met een kleine capaciteit gebruiken we een laagstructuur, terwijl spoelen met een grote capaciteit taartvormig zijn voor een betere warmteafvoer.
In het productieproces doorlopen DC-reactorspoelen en -kernen drie hoofdstappen: voordrogen, vacuümimpregneren en heet bakken en uitharden. Wij gebruiken hiervoor impregneerlak klasse H. Met dit proces kunnen de spoel en de kern stevig met elkaar worden verbonden, wat niet alleen het geluid tijdens bedrijf vermindert, maar ook zorgt voor een stabiele werking van de reactor in omgevingen met hoge temperaturen en een hoge hittebestendigheid.

Om de stabiele prestaties van de reactor te garanderen, hebben we voor de bevestigingsmiddelen van de kernkolom gekozen voor niet-magnetische materialen, waardoor de temperatuurstijging van de reactor wordt verminderd.
De blootgestelde delen van de reactor worden strikt behandeld tegen corrosie. Voor de inloopterminals hebben we ondertussen vertinde koperen buisterminals of koperen rijen geselecteerd om stabiliteit en betrouwbaarheid te garanderen.

Deze aluminiumdraadgewonden DC-reactor is geschikt voor de volgende scenario's:
1. DC-voedingssysteem: gebruikt om de uitgangsstroom van de DC-voeding te stabiliseren en de stabiliteit en betrouwbaarheid van het voedingssysteem te verbeteren.
2. Frequentiecontrolesysteem: In vermogenselektronische apparatuur zoals een frequentieomvormer wordt het gebruikt om hoge harmonischen uit te filteren, elektromagnetische interferentie te verminderen en de systeemprestaties te verbeteren.
3. Industrieel automatiseringsveld: in allerlei industriële apparatuur die DC moet stabiliseren, kan deze reactor een belangrijke rol spelen, zoals galvaniseer-, elektrolyse- en lasapparatuur.
