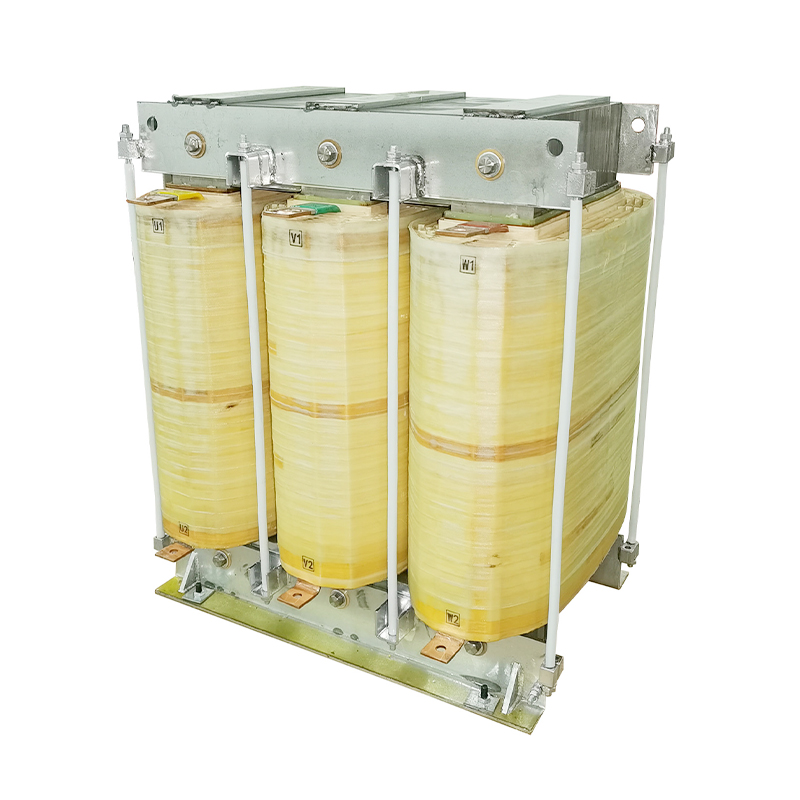

3300V filterreactor

In het elektriciteitsnet zijn er talloze harmonische bronnen, zoals gelijkrichters, omzetters en frequentieomvormers. De hoge harmonischen die ze genereren vormen een ernstige bedreiging voor de veilige werking van de hoofdtransformator en andere elektrische apparatuur binnen het systeem. Om deze uitdaging aan te gaan, worden filterreactoren op grote schaal gebruikt in hoog- en laagspanningsfilterkasten. Ze werken in serie met filtercondensatoren en absorberen, door nauwkeurig af te stemmen op specifieke resonantiefrequenties, effectief harmonische stromen van overeenkomstige frequenties in het elektriciteitsnet. Het ontwerp van de reactantiesnelheid is flexibel, inclusief opties zoals 1%, 5,67%, 6%, 12% en 13%, die de 3e, 5e, 7e, 11e, 13e en hogere harmonischen effectief kunnen onderdrukken.

Het belangrijkste voordeel van deze filterreactor is dat deze niet alleen de harmonische interferentie in het elektriciteitsnet aanzienlijk vermindert, maar ook de arbeidsfactor van het systeem optimaliseert, waardoor een robuuste ondersteuning wordt geboden voor de veilige en stabiele werking van het elektriciteitsnet. Concreet heeft deze filterreactor de volgende opvallende kenmerken:
- Divers ontwerp: Verkrijgbaar in zowel driefasige als eenfasige typen, allemaal met droge ontwerpen met ijzeren kern om geweldige prestaties in verschillende toepassingsscenario's te garanderen.
- Hoogwaardige ijzeren kern: gemaakt van hoogwaardige, verliesarme koudgewalste siliciumstaalplaten. De kolommen met ijzeren kern zijn zorgvuldig gesegmenteerd met platen van epoxygelamineerd glasweefsel, waardoor de luchtspleet van de reactor tijdens bedrijf stabiel blijft.
- Efficiënte spoelen: gewikkeld met platte koperdraad van F- of H-kwaliteit, de spoelen zijn strak en uniform gerangschikt, waardoor de algehele prestaties van de reactor effectief worden verbeterd.
- Geavanceerde verwerking: de spoelen en de ijzeren kern van de filterreactor ondergaan een reeks nauwgezette processen, waaronder voorbakken, vacuümimpregnatie en warmte-uitharding. Er wordt impregneerlak van H-kwaliteit gebruikt om ervoor te zorgen dat de spoelen en de ijzeren kern stevig met elkaar verbonden zijn, waardoor de duurzaamheid en stabiliteit van de reactor wordt verbeterd.
- Kwaliteitsmaterialen: de klemmen, bevestigingsmiddelen en andere componenten van de filterreactor zijn gemaakt van niet-magnetische materialen, wat een hoge kwaliteitsfactor en een geweldig filtereffect garandeert.
- Anticorrosiebehandeling: Alle blootgestelde onderdelen ondergaan een strikte anticorrosiebehandeling, waardoor een stabiele werking op lange termijn wordt gegarandeerd, zelfs in zware omstandigheden.
- Efficiënt en energiebesparend: deze filterreactor heeft een lage temperatuurstijging, weinig verliezen, een hoge uitgebreide bezettingsgraad en een gemakkelijke installatie.
