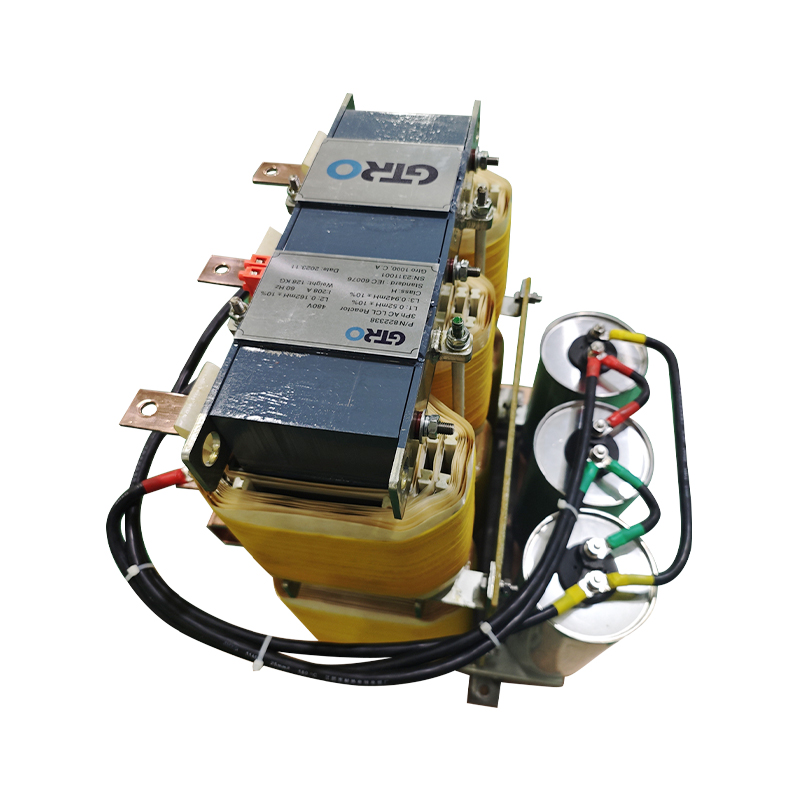

208A LCL-filterreactor met condensator

Producteigenschappen
LCL-filterreactor is een gebruikelijke filterreactor voor de voeding, die voornamelijk wordt gebruikt bij het filteren van driefasige converters met gelijkstroomvoeding aan de uitgang. Het realiseert de filtering van hoogfrequente ruis door gebruik te maken van inductoren en condensatoren om de stabiliteit en kwaliteit van het uitgangssignaal te garanderen. De LCL-filterreactor bestaat uit drie delen: de ingangsinductor, de seriecondensator en de uitgangsinductor. De ingangs- en uitgangsinductoren zijn spoelen, terwijl de seriecondensator een condensator met een vaste waarde is. Deze drie componenten zijn op een specifieke manier met elkaar verbonden om een ​​lusstructuur te vormen.
Het werkingsprincipe van de LCL-filterreactorreactor kan in twee fasen worden verdeeld: de vermogens- en belastingsfasen.
Vermogensfase:
In de vermogensfase gaat het gelijkstroomvermogen door een driefasige omvormer en komt vervolgens in de LCL-filterreactor terecht. Hier reaktoreert de LCL-filterreactor het DC-signaal en zet dit om in een stabiel DC-signaal.
Laadstadium:
In de belastingsfase komt het stabiele DC-signaal de belasting binnen. Op dit punt blijft de LCL-filterreactor eventuele resterende hoogfrequente ruis uit de reactor filteren, zodat het uitgangssignaal schoon, stabiel en betrouwbaar is.
